iPhone3GSのバッテリー交換をしてみた

ここに記載されていることをしたら、保証だけではなく、メーカー修理もしてもらえなくなる可能性が高いので、最悪、買い換えるぐらいの気持ちでやってください。
クレーム一切受け付けません。自己責任でお願いしますよ。

以下、本題。

2009年7月に購入したiPhone3GSだが急激にバッテリーの持ちが悪くなってきた。
バッテリー交換をアップルに頼むと、交換期間１週間、料金9,800円、データ全消去。

ここまできたら、秋に出るという噂の新型iPhoneに切り替えたい。
でも、電池の持ちが悪い。
バッテリー交換で9,800円支払うのもそうだが１週間も預けられない。
3GS用純正バッテリー単品は1800円で買える。

最悪壊れるリスクを覚悟の上で、このページを参考に自分で交換してみた。

交換結果。

基盤を元に戻す行程で、ボードの取り付けに難儀したおかげでCCDカメラが壊れた
うまく取り付けられなくて、グニグニした結果、断線した模様
ダメじゃん、俺



バッテリー交換作業の感想は、かなり配線が繊細で、工具やピンセットなど揃えてから行う必要があります。

配線の取り外しも一回自分で外すと構造がよくわかるのだが、この行程で壊す可能性が大きい気がするので細心の注意が必要。

ちなみに、このページに記載されている3番コネクタだが「小さな黒いロック」が私のiPhoneでは「小さな白いロック」でした。

この手の分解、組み立てになれていない人は、まぁお店に頼むことをお勧めします。

おかげさまで私は、CCDカメラが認識しなくなったので、何回も組み立て分解するはめになり、作業に慣れてしまいました

さて、壊してしまったCCDカメラですがアマゾンでOEM部品「iPhone3GS用　カメラユニット-533548」が販売されていることを発見！
値段も1,270円とお手頃。助かった！

購入、本日届いたので早速、交換作業を行いました。



カメラユニット裏面のカメラユニット固定用アーム？を固定するためのスポンジはうまく剥がせず流用を断念。
まっ！いいかとそのまま装着しました。

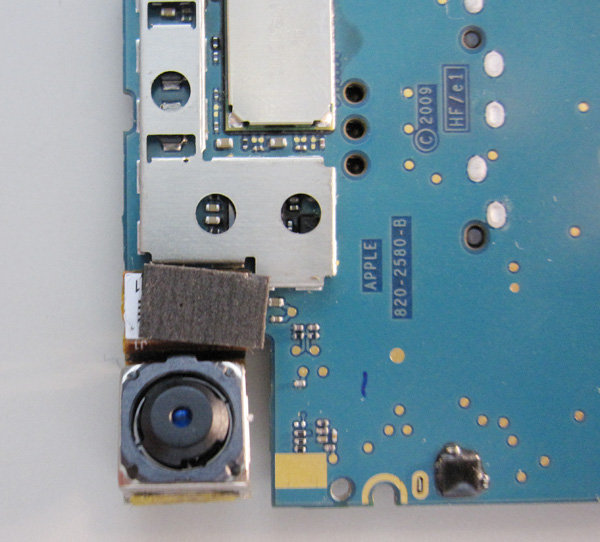

※写真は、交換前のカメラユニット。

カメラユニットの接続部分の端子は、斜めにハマって固定されたようになるので、ちゃんとまっすぐ入っているか要確認。

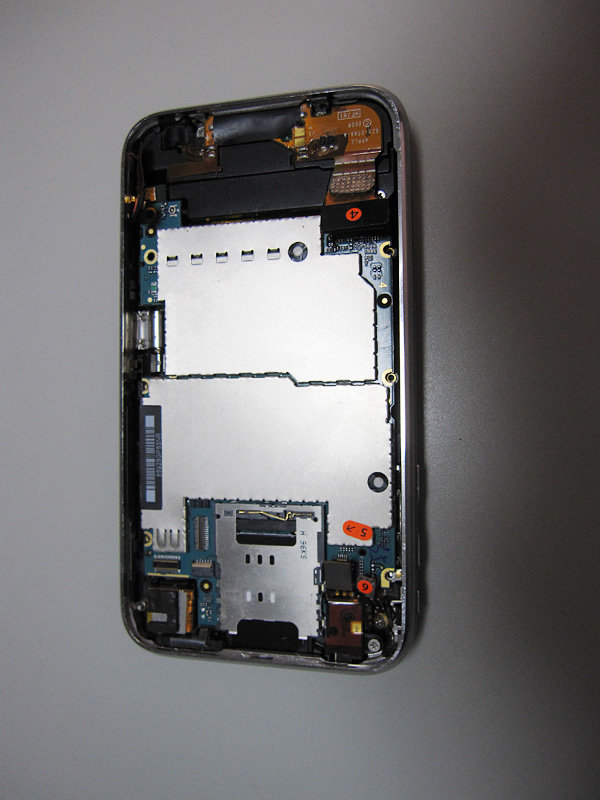

何回も組み立てなおしているおかげで、交換作業はスムーズに終終了。
無事起動認識しました。

使っているQRコードリーダーや名刺読み込みソフトでも無事認識したので一安心。
後は、OSのアップデートで引っかからないことを願うのみ。

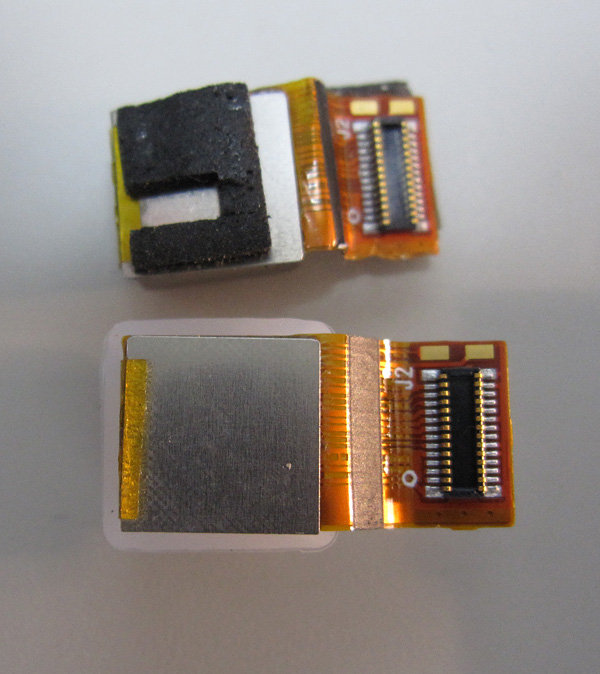

上が元々ついていた部品。

下が購入したOEM品。

見た目、違いがよく解らない。










こうしてみると、さらに違いが……。

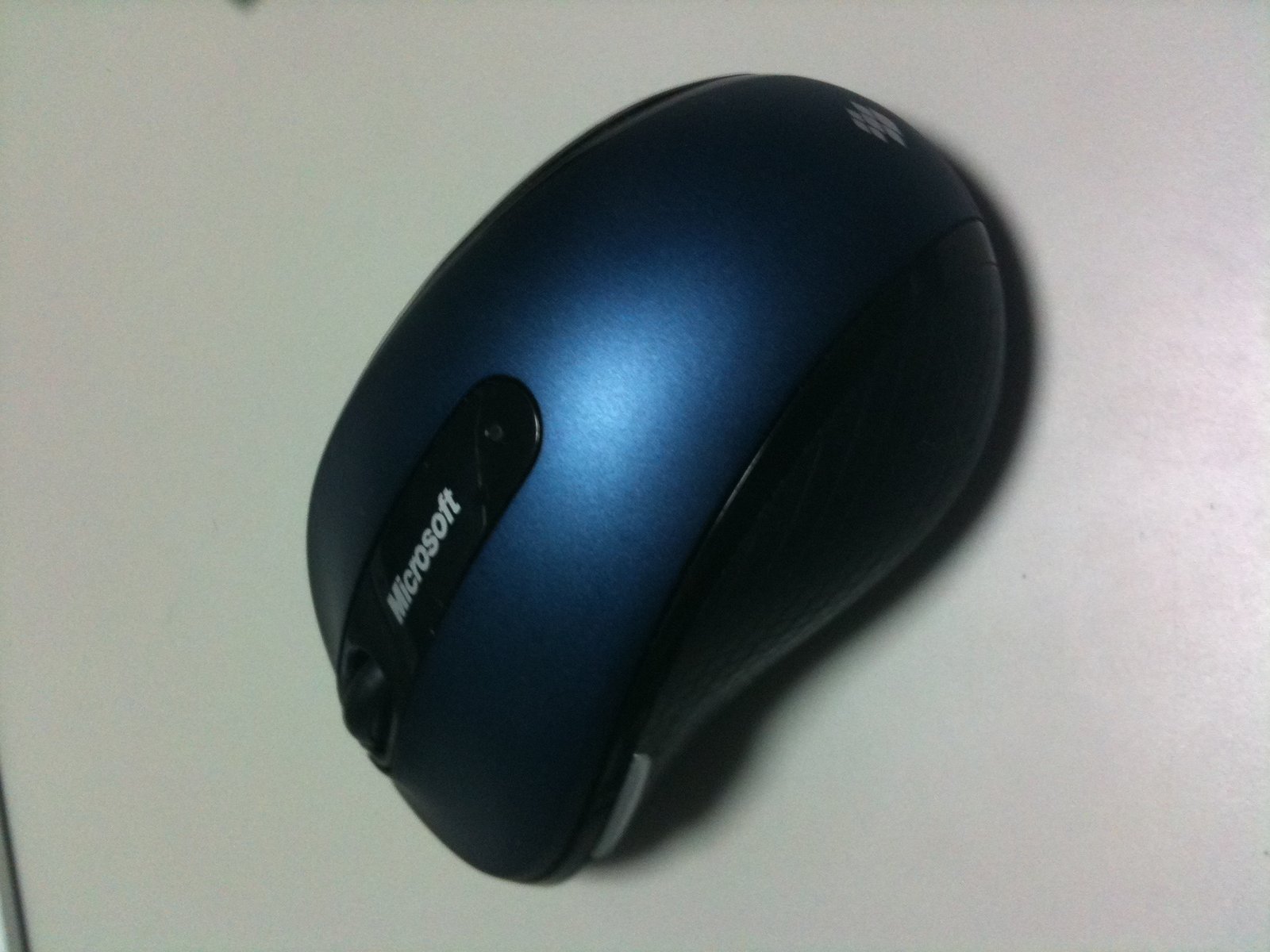

新しくしたカメラユニットで撮影した画像
画質は、もともと綺麗ではないのであまり変わったとか実感はないです。
